Ürün Özellikleri:

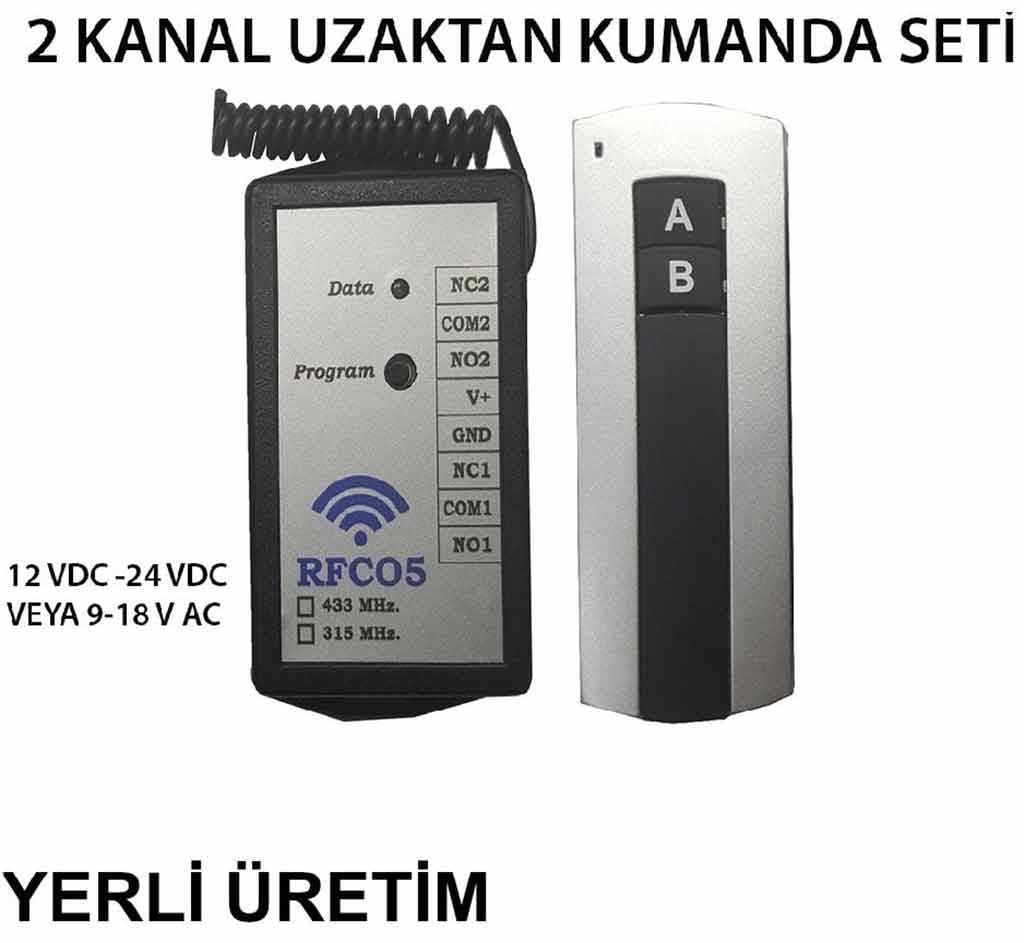

Cihazın bağlantısı için 8'li vidalı klemens mevcuttur. Bu bağlantı uçları Tablo 1'de verilmiştir.
NC2 2. Röle - Kuru kontakt Normalde Kapalı ucu
COM2 2. Röle - Kuru kontakt Ortak ucu
NO2 2. Röle - Kuru kontakt Normalde Açık ucu
V+ DC cihaz beslemesi + ucu. AC~ besleme için hangi uç olduğu önemli değildir.
GND DC cihaz beslemesi - ucu. AC~ besleme için hangi uç olduğu önemli değildir.
NC1 1. Röle - Kuru kontakt Normalde Kapalı ucu
COM1 1. Röle - Kuru kontakt Ortak ucu
NO1 1. Röle - Kuru kontakt Normalde Açık ucu
3. CİHAZIN ÇALIŞMASI VE PROGRAMLANMASI
Cihazın bağlantıları yapılıp, ilk elektrik beslemesi verildiğinde cihazın ön panelindeki LED, 2 kere
yanıp sönerek cihazın çalışmaya başladığını belirtir.
3.1. Normal Çalışma Modu:
Cihaz ile uyumlu herahangi bir kumandanın tuşuna basılırsa cihaz üzerindeki LED, 1 kere yanıp söner. Bu, cihazın o kumandayı tanıdığı veya öğrenebileceği bir kumanda olduğu anlamına gelir.
Eğer cihazın evvelce öğrendiği yani tanıdığı bir kumanda ise aynı zamanda röle çeker ve bırakır.
Basılan kumanda tuşu, cihazın 1.röle çıkışına tanıtılmışsa 1.röle çeker. Cihazın 2.röle çıkışına
tanıtılmışsa 2.röle çeker. Rölelerin varsayılan çekme süresi (tetik süresi) 1 saniyedir. İstenirse bu süre aşağıda bölüm 3.3'de anlatıldığı şekilde değiştirilebilir.
3.2. Kumandayı Cihaza Tanıtma (Öğrenme Modu)
• Cihazın üzerindeki Programlama Butonuna 1 kere basılıp çekilir.
• Cihaz üzerindeki LED, 1 kere yanıp söner.
• 1.Röle çıkışına tanıtılmak istenen kumanda tuşuna bir kere basılır. LED, 3 kere yanıp söner.
• 2.Röle çıkışına tanıtılmak istenen kumanda tuşuna bir kere basılır. LED, tekrar 3 kere yanıp söner. Cihaz, kumanda tuşlarını öğrenip hafızaya yazarak Normal çalışma moduna döner.
3.3. Röle Çekme Süresinin Programlanması:
Bu işlem cihaza en az 1 tane kumanda öğrettikten sonra yapılabilir. Bu işlem için takip edilecek adımlar şunlardır:
• Cihazın elektrik beslemesi kesilir.
• Cihazın üzerindeki Programlama Butonu basılı iken cihaza elektrik verilir.
• Bu durumda, cihaz üzerindeki LED sürekli olarak yanmaya başlar.
• Daha önceden tanıtılan herhangi bir kumandanın tuşuna basılırsa cihaz üzerindeki
LED sönüp tekrar yanar. LED'in herbir sönüp yanması, yarım saniyeye (0,5 sn.) tekabül eder. Birinci röle çıkışına tanıtılmış kumanda tuşu birinci rölenin, ikinci röle çıkışına tanıtılmış kumanda tuşu ikinici rölenin süresini ayarlar. Örneğin;
Kumandanın ilk tuşuna 5 kere, ikinci tuşuna 12 kere basılırsa; 1.röle çekme süresi 5 x 0,5 = 2,5 saniyeye, 2.röle çekme süresi 12 x 0,5 = 6 saniyeye ayarlanmış olur.
• Ayarlanan bu süreleri kaydetmek için, cihaz üzerindeki Programlama butonuna 1 kez daha basılır. Bu durumda, cihazın ön panelindeki LED 7 kere yanıp söner. Cihaz normal çalışma moduna döner ve yeni röle çekme süreleri hafızaya kaydedilmiş olur.
3.4. Kumanda Hafızasının Silinmesi:
Cihazın kumanda hafızası silindiğinde, cihaz hafızasında kayıtlı bütün kumandalar birden silinir.
Bu işlem için programlama tuşuna basılır ve sürekli basılı tutulursa 10 saniye sonra cihazın ön panelindeki LED 3 kere yanıp söner ve cihaz hafızasındaki bütün kumandalar silinir.
